曲面・台形フォーム／メタルフォーム製品のご紹介

•
•
•
•
•
•
•
•
•

曲面・台形フォーム

隧道、サイロ、タンク、井筒等のコンクリート打設に使用する型枠で、梯形フォームとへり出しフォームがあり、それぞれ曲率半径にあうように設計致しています。

梯形フォーム	へり出しフォーム

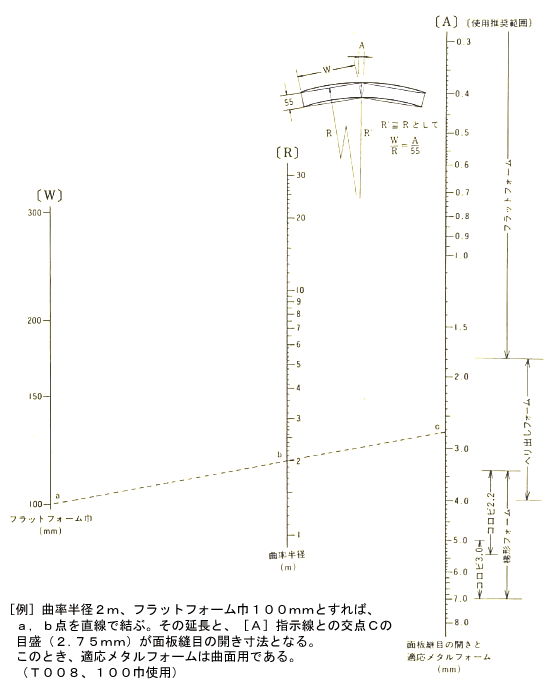

フラットフォームを曲面に使用する場合の面板継目の開き算出ノモグラム

曲面フォーム 規格・重量表

区分	断面形状	規格(mm)	重量(kg)/1枚
Ｔ１８８		300×1800	20.1
		1500	16.9
		1200	13.6
		900	10.4
		600	7.1
Ｔ１０８		300×1800	16.9
		1500	14.2
		1200	11.5
		900	8.8
		600	6.1
Ｔ１０８		200×1800	13.4
		1500	11.2
		1200	9.1
		900	6.9
		600	4.8
Ｔ００８		150×1800	9.5
		1500	7.9
		1200	6.4
		900	4.9
		600	3.4
Ｔ００８		100×1800	7.7
		1500	6.4
		1200	5.2
		900	3.9
		600	2.7
Ｔ２８８		300×1800	22.2
		1500	18.6
		1200	15.0
		900	11.4
		600	7.8
Ｔ２０８		300×1800	19.0
		1500	15.9
		1200	12.9
		900	9.8
		600	6.8

台形フォーム 規格・重量表

区分	断面形状	規格(mm)	重量(kg)/1枚
ＴＲ１１		100×1500	6.4
ＴＲ１５		100×1500	6.4
