計画実例紹介
締め付けバンド
 円形、小判型の橋脚工事の際に、コンクリート施工時にフラットバーやアングルをバンド状に加工し型枠、バタ、を締め付けます。型枠・セパ設置、解体の手間も少なく工期短縮に役立ちます。
 型枠材は、メタルフォームやステンレスフォーム、コンパネ材での計画をご提案しております。
締め付けバンド
熊本市 耐震補強工事(締め付けバンド使用)
線

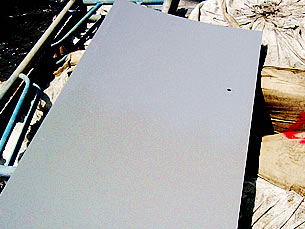

 当初は型枠大組での施工を希望されておられましたが、潮間工事で重機の寄り付きが悪いため、お客様が手慣れているバラ組みにて施工することになりました。錆を防止するため、コート加工を施しました。

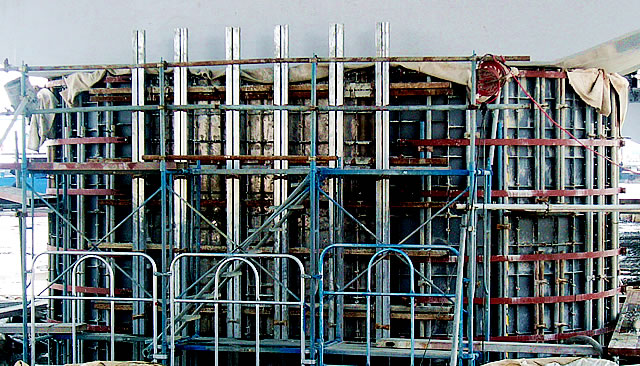

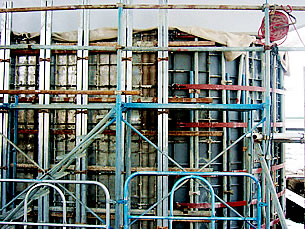

耐震補強工事(締め付けバンド)   締め付けバンドを使用した工事写真の一部

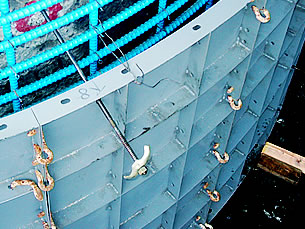

締め付けバンドの写真
両サイドのR 部は、締め付け用バンドをご使用頂きました

氷川町 耐震補強工事(締め付けバンド使用)
線

 既存躯体の寸法はΦ6,000mmで、コンクリートの巻き幅は250mmでした。
 お客様とのお打合せで、セパレーターを使用せず、予算も抑えたいとのご要望をいただきました。
 持ち帰って社内にて検討した結果、円形鋼製型枠のレンタルと締め付けバンド使用というご提案を提出させていただいたところ、ご採用となりました。

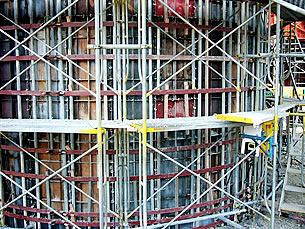

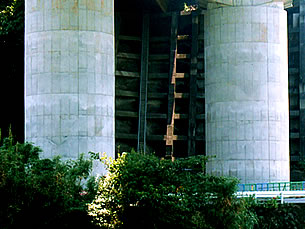

締め付けバンドの様子   締め付けバンドを使用した施工事例
▲ページのトップへもどる

締め付けバンド/計画図サンプル
線

計画図(耐震補強:締め付けバンド)
橋脚耐震補強型枠・端太・バンド 計画図(締め付けバンド)
計画図(締め付けバンド)
型枠・締付バンド計画(締め付けバンド)
